工作流|利用eclipse绘制Activiti流程图

发布时间：2022-01-14 13:12编辑：zj 阅读：文章分类： 开发互动QQ群：170915747

Activiti5是由Alfresco软件在2010年5月17日发布的业务流程管理（BPM）框架，它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。Activiti基于Apache许可的开源BPM平台，创始人Tom Baeyens是JBoss jBPM的项目架构师，它特色是提供了eclipse插件，开发人员可以通过插件直接绘画出业务 。

那么如何利用Eclipse创建一个流程图呢？

首先定义一个业务流程(请假审批)：用户提交—部门领导审核—分管领导审核—行政人事审核—审核完成

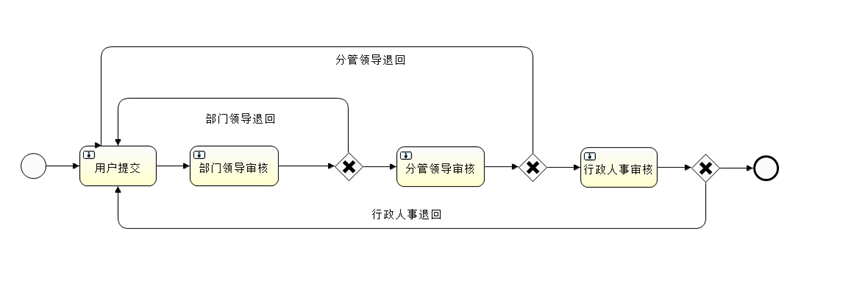

最终流程图:



制作方式：



打开Eclipse，File--->New--->Other---->Activiti----->Activiti Diagram

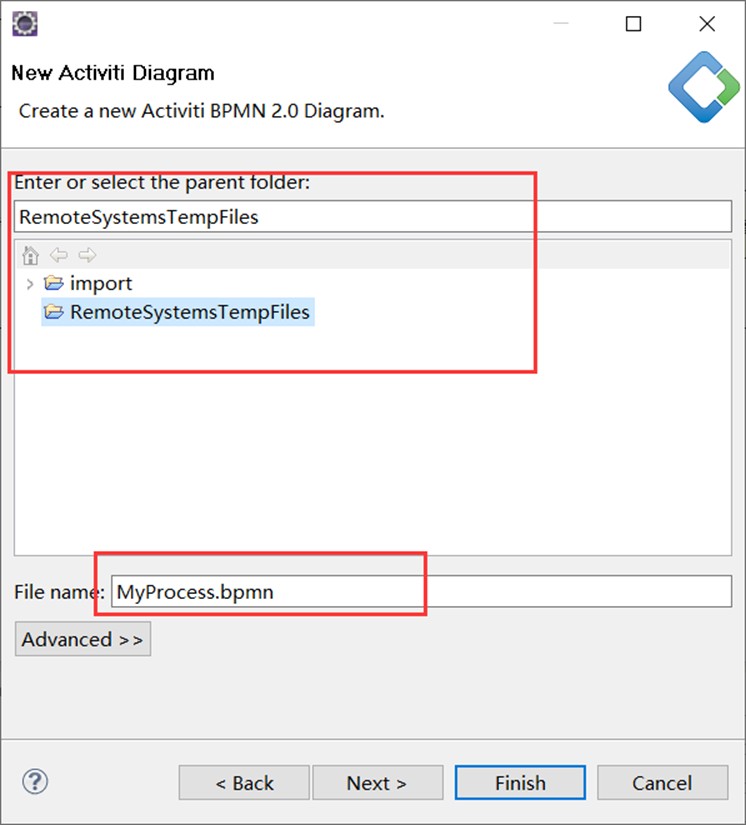

之后的话，点击 Next。选择保存的位置输入流程图名称  ----->直到    “完成”。

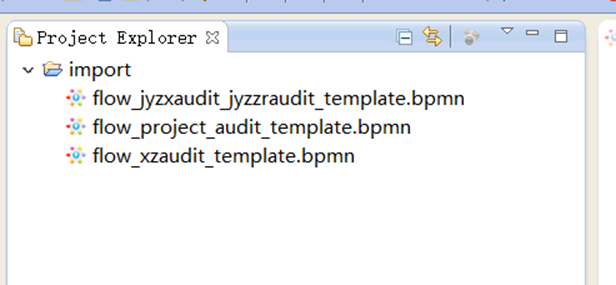

新建完成之后会看到项目中生成的.bpmn文件。



然后开始绘制流程图：

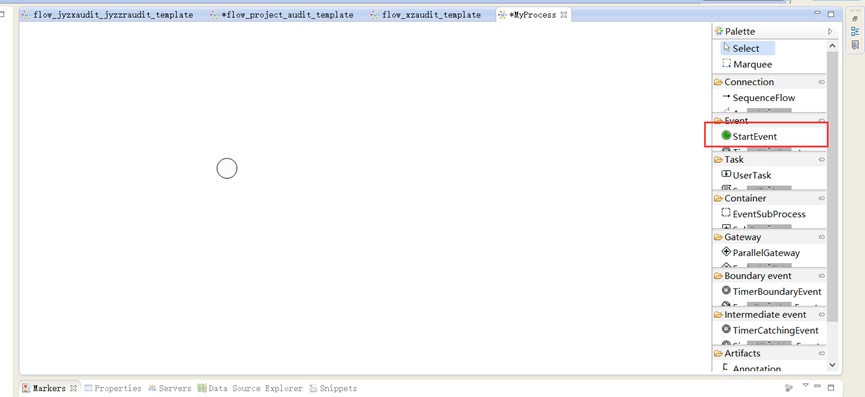

点击右边的StartEvent会出现一个圆，点击可以固定在页面某处。



这个就是流程的起点，接下来就是添加需要的节点。

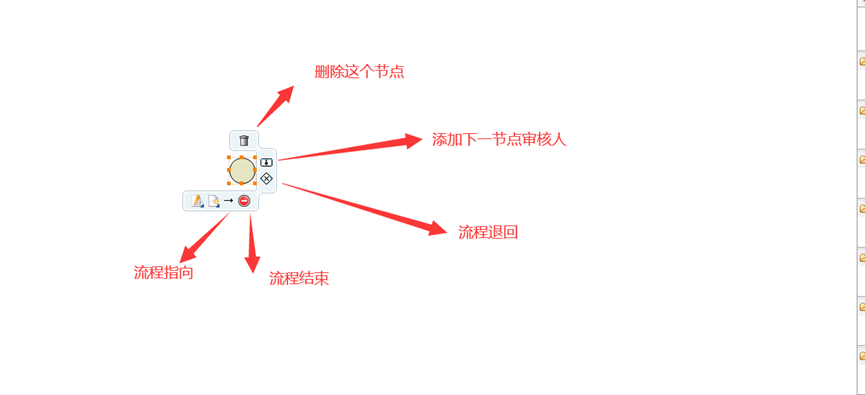

点击这个圆圈，会出现几个操作按钮：

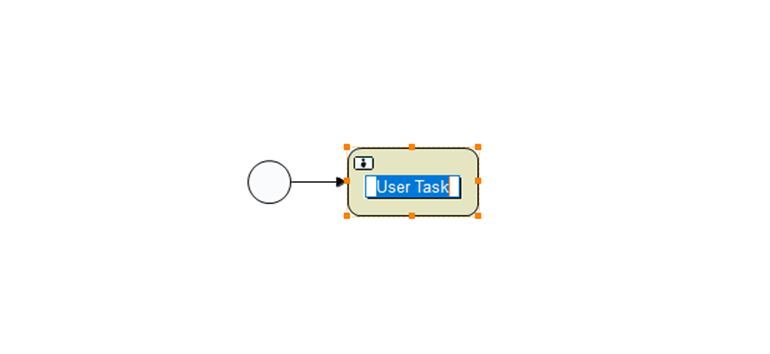

根据业务需求，这边选择添加下一节点审核人：部门领导审核



输入流程图需要显示的名称（最后数据库保存的名称）

下一步，添加审核判断，同意or退回

……..此处根据自己的实际业务流程构造流程图即可。





流程图画好后，最后在流程图上添加审核人角色，修改节点id和名称，添加监听事件等

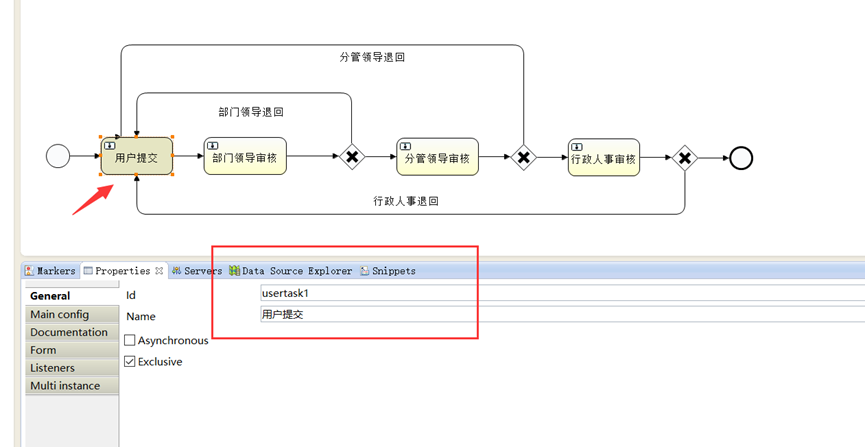

点击节点，下方会出现properties中的属性值，General可以修改任务id和名称

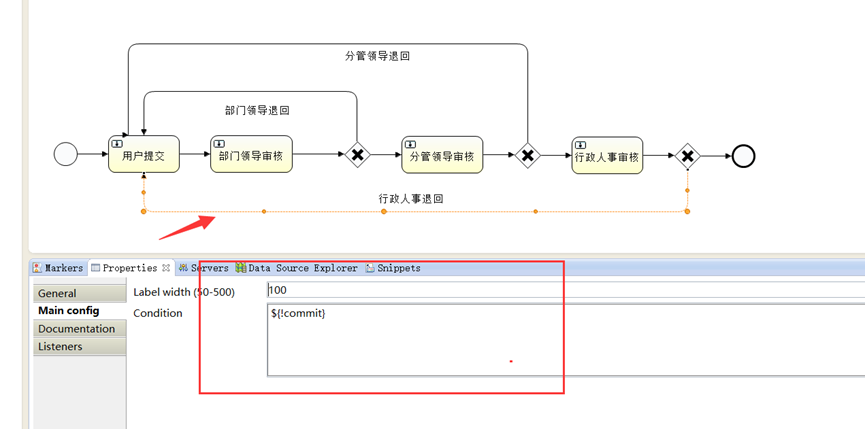

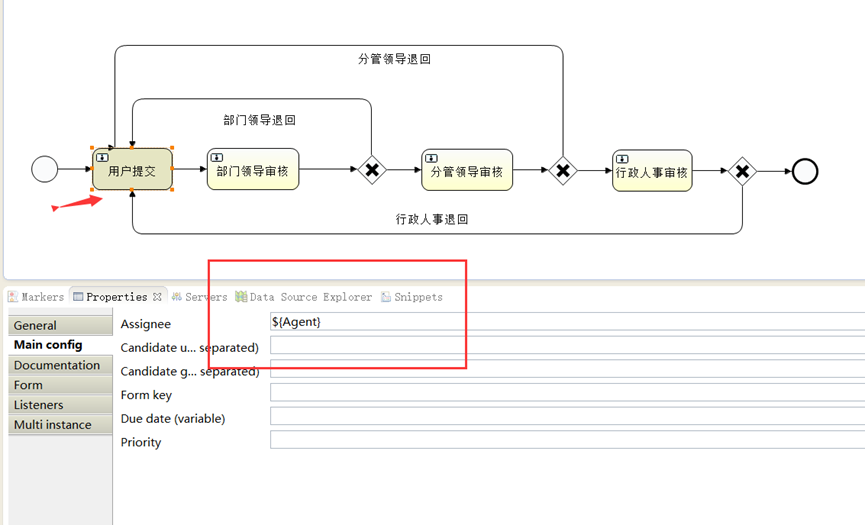

Main config，添加审核人角色，提交人角色id等，可用EL表达式

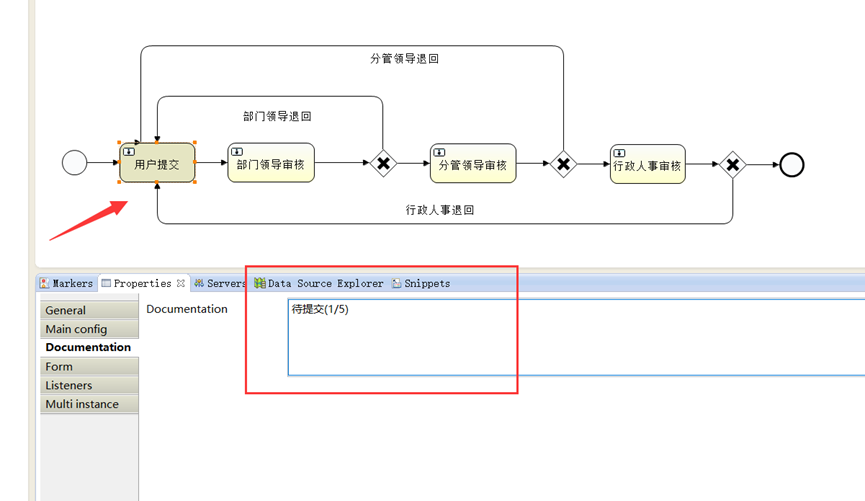

Documentation，可添加描述显示流程状态信息



Listeners：添加流程监听事件，此处的作用是用户提交请假审批提交成功后触发该监听事件，可以写一些其他业务代码

注意事项：每个退回任务都需要加判断



流程图画完后，导入到系统中配置好再写业务代码。



导入后的样子：

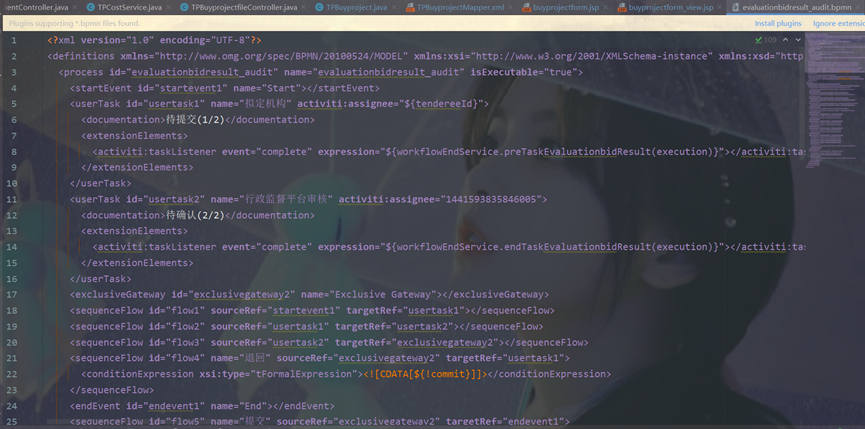

也可以直接修改bpmn内容

到此流程图就好了

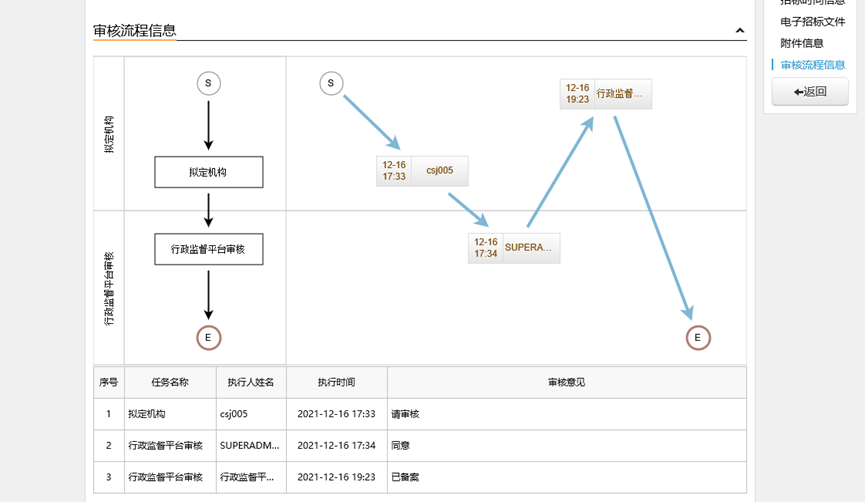

系统中实际使用效果：
